工业DR实时成像检测技术的工作原理

2024-04-18 16:45 admin

工业DR成像技术取代传统照相技术，已成为射线检测的发展趋势，工业DR实时成像检测技术目前在工业域逐步得到推广研究应用，这种技术无需胶片照相，检测结果的载体是数字图像，可实现计算机海量存储、宽带网络传输远程评判，实现资源共享，具有成本低、效率高等显著特点。

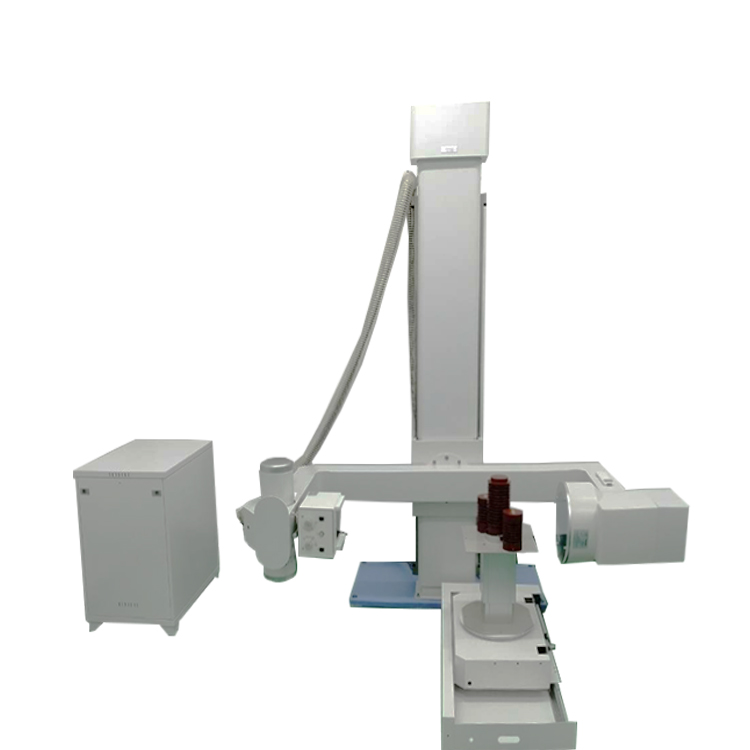

工业DR实时成像系统主要由X射线机、数字面板探测器、操作控制及图像处理系统、工件与机械驱动系统等组成。工业DR实时成像法原理，由X射线发生器发出的X射线，穿过被检测工件，在平板探测器上被接收，平板探测器是非晶硅传感器的二维光电二管阵列，经X射线曝光后由于电导率的改变形成图像电信号，通过检测阵列俘获与转换X射线能量直接成为数字信号，处理获得数字化图像并在计算机显示器上显示，后由检测人员按照有关标准对检测图像进行评判。标定出缺陷性质、大小、位置等信息，将评判结果利用宽带网络传输到各部门。
