工业X射线机的基本结构有哪些
2020-08-20 08:53
admin
经常有不少医疗器械经销商致电我公司有没有工业X射线机设备，因为自己生产的是医用的，对用工业X射线机不了解，不知道跟医用的有什么区别，它是由哪些部件组成的，今天就为大介绍下工业X射线机的结构组成。
随着射线检测要求的不断提高,工业X射线机的应用日趋广泛,X射线机作为射线检测的主要设备,其主要的应用是探测试件内部的宏观几何缺陷(探伤)。为了顺利地排除故障,恢复Ｘ射线机的正常运行,需要熟悉仪器的结构和原理
工业X射线机照相探伤中使用的低能X射线机,简单说主要由四部分组成:射线发生器(X射线管)、高压发生器、冷却系统、控制系统，当各部分立时,高压发生器与射线发生器之间应采用高压电缆进行连接。
我公司是生产销售工业X射线机的生产厂，下面是工业X射线机的具体产品参数。
组成

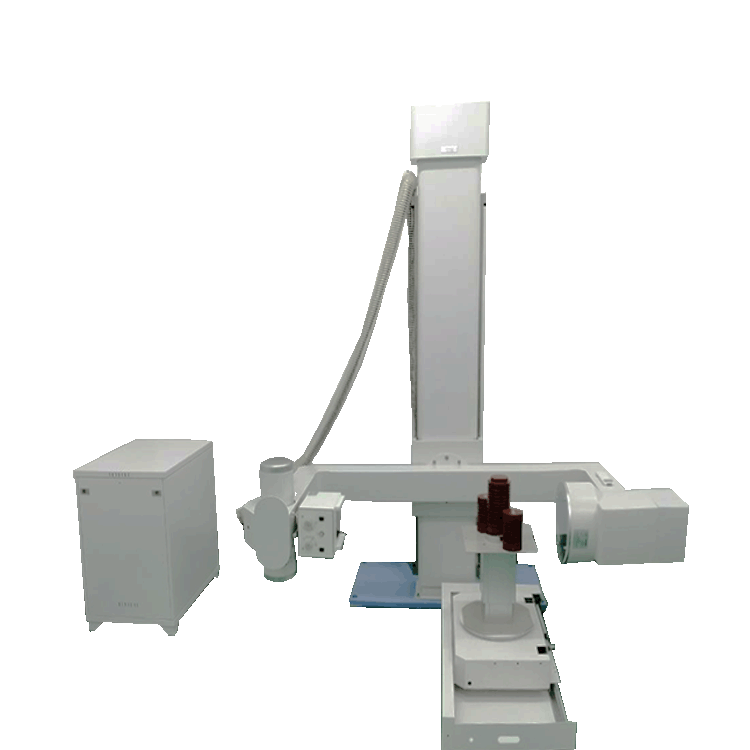

工业X射线机是由球管组件、高压发生器、遥控台、立柱、脚踏组件、限束器、影像增强器电视系统组成的。
适用范围
工业X射线机主要应用于工业无损检测域。
主要技术参数
（1）工作条件
1）环境温度：+10℃ ～ +40℃；
2）相对湿度：30% ～ 75%；
3）大气压力：50kpa ～ 106kpa。
（2）运输和贮存条件
1）环境温度：-20℃ ～ +70℃；
2）相对湿度：10% ～ 100%（包括冷凝）；
3）大气压力：500pa ～ 106kpa。
（3）电源要求
1）电源电压：AC220V；
2）电源频率：50Hz±1Hz；
3）电源内阻：小于0.5Ω。
（4）工作制：间歇加载连续运行。
（5）输入功率：≦51kVA。
（6）大输出功率
透视方式:P= 105kV×5mA = 525W。
(7）工作频率:
整机的工作频率:50HZ~60HZ。
（8）运动系统
1) 球管垂直移动范围可达1000±10mm；
2) 脚踏水平移动范围可达220±10mm；
3) 脚踏旋转360°。
